法兰式橡胶排污止回阀

法兰式橡胶排污止回阀

    【销售热线】:0371-56672030

    【电话】:18638121886

    【联系人】:张经理

    【邮箱】:hnzdfm@163.com

    联系我们在线客服

法兰式排污止回阀分类有:套接式法兰式排污止回阀,镶嵌式法兰式排污止回阀,法兰式法兰式排污止回阀,安装板式法兰式排污止回阀,内置式法兰式排污止回阀

法兰式排污止回阀安装方式:法兰式鸭嘴阀安装在排水管带法兰的出口末端。套接式鸭嘴阀安装在排水管的出口,镶嵌式法兰式排污止回阀安装于城市雨水污水管道中间。安装板式法兰式排污止回阀安装于出水末端建筑物上。内置式法兰式排污止回阀安装于城市雨水污水和系统出水末端。灰浆或水泥管道式法兰式排污止回阀安装于灰浆或水泥管道的末端。

法兰式排污止回阀安装方法及尺寸:由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证联接紧固后绝对密封,还要注意不能碰坏法兰式排污止回阀的法兰唇边。

法兰式排污止回阀制造材料: 氯丁橡胶,海普隆,丁睛橡胶及乙丙橡胶等。

法兰式排污止回阀又称橡胶柔性止回阀,橡胶缓闭逆止阀,橡胶排污止回阀。XH81、XH81A、XH41、XH41A型鸭嘴阀(西班牙称“鸭嘴形柔性止回阀”;美国称为“鸭嘴形橡胶平嘴阀”)是在西班牙ROSS阀门公司,美国红阀门公司生产的基础上进行总结性、典范性、革命性再设计。我们致力于不断完善(鸭嘴形柔性止回阀)橡胶排污止回阀的功能,提高性能,使该阀门的强度、韧性、密封性大大提高,该阀门没有任何活动组件,免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套,该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污,可谓是环保绿色阀门,该阀门取代拍门止回阀,彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。

法兰式橡胶排污止回阀     法兰式橡胶排污止回阀

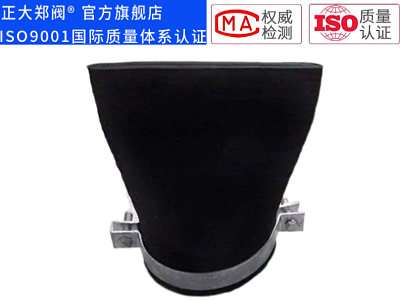

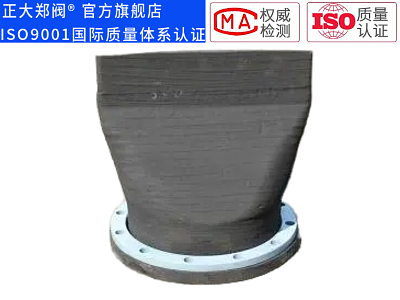

XH81型——DN20-2000mm                                    XH41型——DN100-2000mm
法兰式橡胶排污止回阀       法兰式橡胶排污止回阀
XH81A型——DN200-1200mm                                      XH41A型——DN200-600mm
法兰式橡胶排污止回阀
DN 配合管道通径 阀口台阶(A) 管道接触(B>)
50 2" 20 20
65 2"-1/2" 25 25
80 3" 40 40
100 4" 50 50
150 6" 50 50
200 8" 50 50
250 10" 50 50
300、350 12"~14" 100 100
400、450、500 16"~20" 150 150
600、700、800、900 24"~36" 200 200
1000 40" 250 250
1200、1400、1600 64" 300 300
1800 72" 400 400
说明:DN800~1800(32"~72")为双包箍
示意图

使用现场 安装结构形式
法兰式橡胶排污止回阀
安装方式 安装位置 安装结构示意图
套接式 安装在排
水管的出
法兰式橡胶排污止回阀
法兰式 安装在排
水管带法
兰的出口
末端
法兰式橡胶排污止回阀
镶嵌式 安装于城
市雨水污
水管道中
法兰式橡胶排污止回阀
安装板式 安装于出
水末端建
筑物上
法兰式橡胶排污止回阀
内置式 安装于城
市雨水污
水和系统
出水末端
法兰式橡胶排污止回阀
灰浆或水
泥管道式
安装于灰
浆或水泥
管道的末
法兰式橡胶排污止回阀

法兰式橡胶排污止回阀

法兰式橡胶排污止回阀

法兰式橡胶排污止回阀

法兰式橡胶排污止回阀
贮存与运输应注意事项:
A、XH81、XH41型鸭嘴阀,应放于低温、干燥处,并保证运输时立式状态放置;
B、设置地板或高于地平面立放;
C、该阀门应远离热源、臭氧、机油、强酸、强碱区域;
D、严禁强辐射光线暴晒和承重; E、严禁锐利器具划破表面; F、包装箱上标有“↑”,不允许倒放或平放。
